Lecture9

在进入Lecture9内容前 先复盘一下xv6 Chapter中的内容

控制台输入

先用使用者的角度讲起 在输入的时候我们通常是一行行进行输入 即以\n或ctrl + D进行分界

在xv6中 是通过几个板块进行读取的

首先在程序启动的时候 可以在kernel/main.c中看到consoleinit()

程序会在这个函数当中配置硬件的参数等信息（其中注册的比特率 数据结构等 都是直接写入寄存器 使硬件按照该规定生效的）

同时此处配置了consoleread()和consolerwrite()的两个方法

1
2
3
4
5
6
7
8
9
10
11
12
13
void consoleinit(void) {
    // 初始化锁
    initlock(&cons.lock, "cons");

    // 配置硬件参数
    uartinit();

    // connect read and write system calls
    // to consoleread and consolewrite.
    // 注册读写系统调用用到的方法
    devsw[CONSOLE].read = consoleread;
    devsw[CONSOLE].write = consolewrite;
}

此二方法是控制台输入输出的主要入口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
int consoleread(int user_dst, uint64 dst, int n) {
    uint target;
    int c;
    char cbuf;

    target = n;
    // 上锁
    acquire(&cons.lock);
    while (n > 0) {
        // wait until interrupt handler has put some
        // input into cons.buffer.
        // 等待直至缓冲区中有值 （当read偏移量等于write偏移量的时候 代表缓冲区为空）
        while (cons.r == cons.w) {
            if (myproc()->killed) {
                // 进程被杀 放锁
                release(&cons.lock);
                return -1;
            }
            // 阻塞 直到在consoleintr()函数中获取到单行字符 将此wakeup
            sleep(&cons.r, &cons.lock);
        }

        // 更新读取的索引 因为上方的循环是轮询查偏移量
        c = cons.buf[cons.r++ % INPUT_BUF];

        // 判断是否ctrl + D
        if (c == C('D')) {  // end-of-file
            // 如果读取的字节数小于预期 消除此次读取行为偏移量
            if (n < target) {
                // Save ^D for next time, to make sure
                // caller gets a 0-byte result.
                cons.r--;
            }
            // 结束读取循环
            break;
        }

        // copy the input byte to the user-space buffer.
        // 复制到用户空间的缓冲区
        cbuf = c;
        if (either_copyout(user_dst, dst, &cbuf, 1) == -1)
            break;

        // dst指用户空间对应的地址
        dst++;
        --n;

        // 按一行行进行读取 如果读到换行符标识此次读取结束 跳转回用户空间调用处
        if (c == '\n') {
            // a whole line has arrived, return to
            // the user-level read().
            break;
        }
    }
    release(&cons.lock);

    return target - n;
}

consolewrite()方法逻辑大概一致 且更简单 就不打上来了

首先是通过一个while轮询 判断当前的读写偏移量是否一致 若不一致则代表此时有值需要读 下方就是读的逻辑

同时注意此处有一个sleep 使当前线程休眠

稍微理解一下 也就是阻塞住 直至某个地方传输数据过来了 并且wakeup / notify当前线程 才会正常的读取数值

而这个地方就是consoleintr()函数

xv6中的设计是 当用户输入每一个字符的时候 都会发出一个中断

第四章中已经介绍过中断的相关内容 会跳转到陷阱处理程序当中 同时会将中断的原因存储在scause寄存器当中。一旦发现中断来自外部设备。会要求一个称为PLIC的硬件单元告诉它哪个设备中断了。如果是UART，devintr调用uartintr。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// uart中断时 所调用的代码
void uartintr(void) {
    // read and process incoming characters.
    while (1) {
        // 轮询读取值
        int c = uartgetc();
        if (c == -1)
            break;
        // 控制条中断
        consoleintr(c);
    }

    // send buffered characters.
    acquire(&uart_tx_lock);
    uartstart();
    release(&uart_tx_lock);
}

然后会在此跳转到consoleintr()当中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
// 控制台中断处理函数 根据触发中断的字符判断
void consoleintr(int c) {
    acquire(&cons.lock);

    switch (c) {
        ...
        default:
            if (c != 0 && cons.e - cons.r < INPUT_BUF) {
                c = (c == '\r') ? '\n' : c;

                // echo back to the user.
                consputc(c);

                // store for consumption by consoleread().
                cons.buf[cons.e++ % INPUT_BUF] = c;

                if (c == '\n' || c == C('D') || cons.e == cons.r + INPUT_BUF) {
                    // wake up consoleread() if a whole line (or end-of-file)
                    // has arrived.
                    // 读取到当前行末尾 或 文件末尾 唤醒r偏移量
                    cons.w = cons.e;
                    // 上方consoleread中会通过sleep阻塞住 此处松开这个锁
                    // TODO 本质上是单线程内的多程序执行时的 上下文切换调度实现两者间跳转
                    wakeup(&cons.r);
                }
            }
            break;
    }

    release(&cons.lock);
}

该中断函数的类型可以理解为是一次预处理 判断该次输入是否控制字符 即ctrl+c ctrl + d一类

如果不是 会将当前数据塞到缓冲区当中

塞到当行末尾了 或者是文件末尾了就会wakeup读取函数consoleread()

然后通过consoleread() 中的

1
if (either_copyout(user_dst, dst, &cbuf, 1) == -1)

就可以将读取的值复制回用户空间 进行之后的逻辑处理

总结一下逻辑就是：

  • 执行consoleread() 在while处阻塞 等待单行值到来

  • 待读取数值输入 -> 触发中断 -> 判断中断类型 -> uart硬件读取输入字符 -> consoleintr()判断输入值性质 将值加入缓冲区当中 -> 单行值读取成功 \norctrl + D -> 交给consoleread()进行读取

  • consoleread()读取成功 -> 复制回用户空间 -> 单次中断读取结束

写的逻辑本质上也是一样的 但是xv6中的设计 无需等到一行再进行输出 而是每一个字节都通过一次中断进行输出

关键的函数有consolewrite(),uartintr(),uartstart(),uartputc()

在执行write调用的时候 会首先跳转到consolewrite()，然后会一个个字符调用uartputc

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void uartputc(int c) {
    acquire(&uart_tx_lock);

    while (1) {
        if (uart_tx_w == uart_tx_r + UART_TX_BUF_SIZE) {
            // 缓冲区满 锁住
            // buffer is full.
            // wait for uartstart() to open up space in the buffer.
            sleep(&uart_tx_r, &uart_tx_lock);
        } else {
            // 将一个字符塞到uart缓冲区当中
            uart_tx_buf[uart_tx_w % UART_TX_BUF_SIZE] = c;
            uart_tx_w += 1;
            // 修改偏移量 输出
            uartstart();
            release(&uart_tx_lock);
            return;
        }
    }
}

此处将传进来的这个字符塞到uart缓冲区当中 并且调用了uartstart()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
void uartstart() {
    // 判断当前缓存区是否空或满
    while (1) {
        if (uart_tx_w == uart_tx_r) {
            // transmit buffer is empty.
            return;
        }

        if ((ReadReg(LSR) & LSR_TX_IDLE) == 0) {
            // the UART transmit holding register is full,
            // so we cannot give it another byte.
            // it will interrupt when it's ready for a new byte.
            return;
        }

        // 从 UART 传输缓冲区中取出一个字符发送给 UART 控制器
        int c = uart_tx_buf[uart_tx_r % UART_TX_BUF_SIZE];
        uart_tx_r += 1;

        // maybe uartputc() is waiting for space in the buffer.
        // 唤醒线程 等待字符输入缓冲区当中
        wakeup(&uart_tx_r);

        WriteReg(THR, c);
    }
}

这个方法的作用就是将这个在缓冲区的字符拿出来 并进行实际的输出（写到UART的发送寄存器当中）

如果之前缓冲区是满的话是sleep的 这里进行wakeup (条件同步)

保证正常输出字符

按照上方的原始思路的话 无论是输入还是输出

都是以单个字符为单位进行中断 然后操作的

而中断的代价还是比较大的 从Lab4中已经可以知道了 需要拷贝所有的寄存器 操作后还需要再次恢复现场 回收空间

并且在该方案下 除了中断本身带来的数据 将数据来回从内核空间和用户空间之间复制都是需要一定代价的

所以这样的方案是有待优化的

思路有：

  • 批处理 直接以单行为单位进行读取或写入

  • DMA 直接内存访问 不再通过UART寄存器进行读取 （UART模式下 单次只能读取单个字节的数据）

  • 结合轮询和其他策略一并使用

进入正题

关于中断

某种程度上和系统调用差不多 都需要陷入内核等

两者在执行的时候 都需要拷贝数据 保护现场

但是两者最基本的区分点有

  • 异步性 系统调用的时候 我们是从用户空间调用系统调用的 然后从该处陷入内核空间 整个调用的过程是同步的 均是在运行某一个进程的背景下执行的；但中断可以分为多种情况 可以是由设备产生的 可以是操作系统本身申请的 若非操作系统自己产生 ，可以理解为产生中断的对象与操作系统本身是异步的 两者之间并行工作

  • 并发性 系统调用的时候 是按照同步原则调用的 与其他线程的工作互不干涉；而中断可以在程序运行的任何一刻产生一个或者多个 这个产生eg可以是在程序运行中时的输入输出中断

  • 发起 / 处理中断的外设需要人为编程

输出输出中断：

uart硬件中有对应的输入输出寄存器 接受 / 发送信号 中断由此处产生

PLIC负责管理 / 路由外设中断 将请求发送到某一个空闲的核当中

（当某个核忙 就会关闭中断 若启用中断 则代表当前为空闲）

同时 中断之间亦有优先级

内核可以管理先处理哪一个中断

plic中的代码 其实就是调度算法 决定了对于当前的中断 哪一个核来进行处理

驱动 —— 管理设备的代码 xv6中对应着的uart.c中的代码

在处理中断的时候 如果此时有多个中断等待处理 会有一个队列来存储

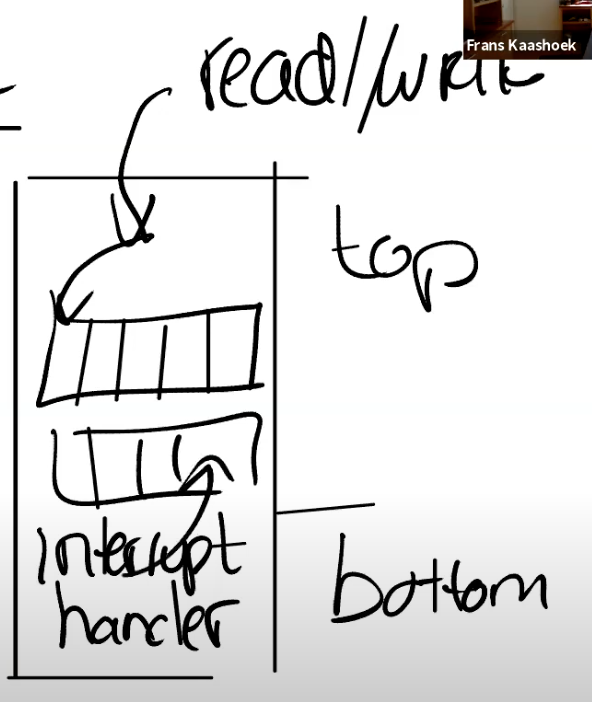

整个处理的过程本质上是一个单线程的调度模型

这个模型的顶部是各种中断 当中段到来的时候 会判断中断的性质 然后路由到对应的驱动程序当中

可以看作是一个生产消费模型 而队列则是解耦双方的 防止数据的覆盖

但是一旦数据太多了 超过了队列的容量 就会导致数据的覆盖

使得CPU和设备之间可以并行运行

在这里称作 typical driver

在中断来的时候 我们需要：

关闭中断 （清除SIE寄存器中的值）

将当前的程序计数保存下来 (pc -> sepc)

保存当前的操作模式(sstatus)

切换至内核模式

将陷入地址切换到当前pc当中 （pc <- stvec）
